TRANSMISIÓN DE MOVIMIENTO

TRANSMISIÓN DE MOVIMIENTO

POR POLEAS

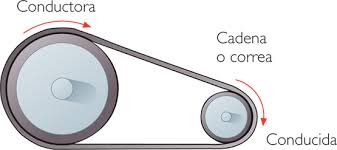

El sistema de poleas simple consiste en dos poleas situadas a cierta distancia, que giran a la vez por efecto del rozamiento de  una correa con ambas poleas. Las correas suelen ser cintas de cuero flexibles y resistentes. El movimiento circular comunicado a una de las poleas (polea motriz) se transmite a la otra (polea conducida) a través de la correa. Los elementos de este sistema de transmisión son:

1. La polea motriz: también llamada polea conductora: Es la polea ajustada al eje motor que tiene movimiento propio, causado por un motor, manivela, etc.

2. Polea conducida: Es la polea ajustada en el eje al que deseamos transmitir el movimiento.

En un sistema de transmisión mediante poleas siempre gira más deprisa la de menor tamaño. Según esto podemos distinguir entre dos conexiones bien diferenciadas:

1. Sistema reductor de velocidad: En este caso, la velocidad de la polea conducida ( o de salida) es menor que la velocidad de la polea motriz (o de entrada). Esto se debe a que la polea conducida es mayor que la polea motriz.

En el siguiente vídeo se puede apreciar un mecanismo reductor de poleas con correa. Observa como la polea motriz es menor que la polea conducida la cual gira a menor velocidad.

2. Sistema multiplicador de velocidad: En este caso, la velocidad de la polea conducida es mayor que la velocidad de la polea motriz. Esto se debe a que la polea conducida es menor que la polea motriz.

La velocidad de las ruedas se mide normalmente en revoluciones por minuto (rpm) o vueltas por minuto.



CALCULO DE UN TREN SIMPLE DE POLEAS

ND=nd

N= revoluciones por minuto del motor (rpm)

D= rpm de la polea motriz

d= rpm de la polea movida

n=rpm de la ultima polea

TRANSMISIÓN DE MOVIMIENTO POR ENGRANES

Se conoce con el nombre de tren de engranajes al conjunto de dos o más ruedas dentadas que tienen en contacto sus dientes de forma que, cuando gira una, giran las demás. Los engranajes son el medio de transmisión de potencia más utilizado.

Los engranajes se utilizan para transmitir movimiento rotatorio de unos ejes a otros dentro de una máquina. Estos sistemas se utilizan para variar la velocidad.

NZ=nz

N=rpm del motor

Z= número de dientes engrane motriz

z= número de dientes de engrane movido

n=rpm ultimo engrane

TRANSMISIÓN DE MOVIMIENTO CON DESARROLLO

La relación de transmisión también se puede calcular teniendo en cuenta el tamaño o diámetro de las poleas. El diámetro estará dado en pulgadas y siempre existirá una constante llamada "pi" (3.1416)

Desarrollo= Õ ⱷ n

Õ=pi

ⱷ=diametro del cilindro

n=velocidad
